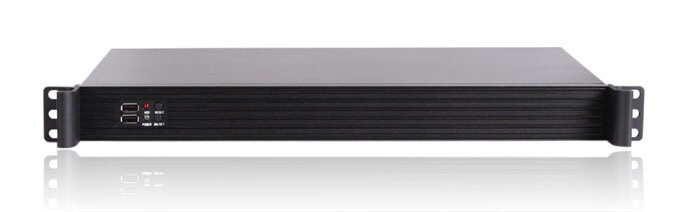

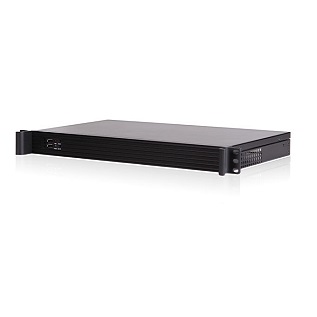

HC-2501 1U工控机/服务器 J1900/I3/I5/I7
规格: 高44.5*宽428*长250mm
材质: 铝合金型材面板 1.0mmSGCC钢板箱体
主板: mini-ATX170*长170mm
风扇: 12*4寸风扇
磁机: 2个2.5寸硬盘或者1个3.5寸硬盘
环境: 最大到50℃ (122℉)非冷凝温度90%
特点: 铝合金面板
Ø 主要参数
|
处理器系统
|
CPU
|
支持Baytrail-I/D/M 系列处理器 (J1900 N2900 J1800
N2806) 可选购I3/I5/I7(2-7代)
|
|
CPU封装
|
BGA
|
|
芯片组
|
支持Baytrail-I/D/M 系列处理器
|
|
BIOS
|
EFI BIOS
|
|
内存
|
技术架构
|
单通道DDR3 1066/1333MHz
|
|
插槽
|
1*DDR3 SODIMM 240 Socket
|
|
视频
|
图形控制器
|
Intel HD Graphics
|
|
Dual LVDS和EDP
|
LVDS支持双通道24位输出,最高分辨率1920 x 1200 EDP最高支持分辨率为2560*1600（LVDS和EDP显示只能二选一）
|
|
VGA
|
VGA支持最大分辨率2048x1536(有排针接口可选）
|
|
HDMI
|
HDMI支持最大分辨率 1920x1200(有排针接口可选）
|
|
|
双显支持
|
LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示
|
|
I/O背板
|
端口
|
1*DC 1*VGA 1*HDMI 2*LAN 2*USB 1*LINE OUT 1*MIC 1*SPDIF
|
|
网络
|
控制器
|
1个RTL8111E-V千兆网卡，RJ45接口(可选择2个网卡，后置USB为2个）
|
|
音频
|
控制器
|
瑞昱HD ALC662音频解码(左右声道 + 麦克风)
|
|
Super I/O
|
控制器
|
NCT6106D
|
|
硬件监控
|
看门狗定时器
|
0-255秒,提供看门狗例程
|
|
Cooler
|
铝质有风扇散热器(可用无风扇)
|
|
输入/输出接口
|
USB
|
5*USB2.0, 1*USB3.0最大支持+5V/1A(当触摸屏可用时USB57插针只有一组可用,USB2.0为4个，其中3个为排针）
|
|
串口
|
5个RS-232, 1个RS422/485（可选择为6个RS232)，RS485支持自动流向控制
|
|
PS/2
|
1*PS/2插针接口(支持PS/2键盘鼠标)
|
|
触摸屏
|
支持触摸屏（4wire 5wire 8wire 当触摸屏可用时USB57插针只有一组可用）
|
|
GPIO
|
8位,提供例程, 自由定义输入/输出,3.3V@24mA电平
|
|
扩展总线
|
Mini-PCle
|
1个Mini-PCIe插槽,支持PCIe和USB设备
|
|
存储
|
SATA
|
1个标准SATAII接口, 最大传输速率3Gb/s
|
|
M-SATA
|
1个 M-SATA Scoket,支持SANDISK协议，最大传输速率 3gb/s
|
|
电源
|
电源类型
|
单输入直流通电源，DC12V，+/-5%
|
|
电源功耗
|
20W
|
|
工作环境
|
工作温度
|
-20℃ ~ +60℃
|
|
存储温度
|
-40℃ ~ +85℃
|
|
工作湿度
|
0% ~ 90%相对湿度, 无凝露
|
|
存储湿度
|
0% ~ 90%相对湿度, 无凝露
|
|
外观尺寸
|
尺寸
|
170 x 170 mm
|
|
重量
|
0.5KG
|
|
认证
|
|
CE,RoHS,FCC
|
