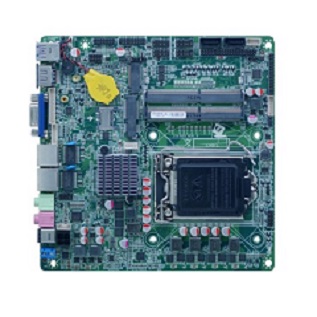

HC-D310 8代工业主板,双网/6串/6USB 1151针
产品型号 HC-D310_2L VER:1.0
处理器 支持LGA1151 8th Intel® Celeron/Pentium/Core™ i3/i5/i7 CFL-S处理器
芯片组 采用Intel® H310高速芯片组,
内 存 2* DDR4 SODIMM内存插槽，支持2133/1866MHz内存,最大支持32GB
显 示 集成Intel® HD Graphics核心显卡，支持DirectX12,OpenGL4.4,支持4K显示
1* VGA接口,支持最高分辨率为1920X1200@
|
产品型号
|
HC-D310_2L VER:1.0
|
|
处理器
|
支持LGA1151 8th Intel® Celeron/Pentium/Core™ i3/i5/i7 CFL-S处理器
|
|
芯片组
|
采用Intel® H310高速芯片组,
|
|
内 存
|
2* DDR4 SODIMM内存插槽，支持2133/1866MHz内存,最大支持32GB
|
|
显 示
|
集成Intel® HD Graphics核心显卡，支持DirectX12,OpenGL4.4,支持4K显示
1* VGA接口,支持最高分辨率为1920X1200@60Hz
2* HDMI1.4接口,支持最高分辨率为4096X2304@24Hz或1*DP2.0&1*HDMI1.4接口
1* 支持双通道24bit LVDS接口
|
|
网 络
|
2* RTL8111H千兆网卡芯片,支持网络唤醒/PXE功能
|
|
存 储
|
2* SATA3.0硬盘接口,传输速度可达6Gbps
|
|
1*
M.2插槽，支持M.2242标准SSD
|
|
音 频
|
板载ALC662 6声道高保真音频控制器,支持MIC/Line-out，功放
功放支持2Ω/5W双声道
|
|
扩展插槽
|
1*
MiniPCIE插槽，支持WIFI/3G/4G模块
|
|
背板I/O接口
|
2* USB3.0接口
|
|
1* HDMI接口（可选做为DP接口）
|
|
1* VGA接口
|
|
2* RJ45千兆网络接口
|
|
1* Line-out(绿色),1*MIC(红色)
|
|
1*
DC12~19V 电源输入接口
|
|
内置I/O接口
|
1* JVGA接口 1*12pin ,与VGA接口同信号
|
|
1* JHDMI接口 2*8pin
|
|
1*
LVDS接口 2*15pin ,支持双通道24bit
|
|
1* 背光供电接口 1*6pin
|
|
6* RS232串行接口 2*5Pin,其中COM1/2支持第9pin带电功能,COM2支持RS485/422
|
|
3* 4线RS232串行接口 1*5pin（可选）
|
|
4* USB2.0接口 2*5pin
|
|
2* USB3.0接口 2*10pin
|
|
1* PS/2鼠标键盘接口 1*6pin
|
|
1* 前置音频接口 2*5pin
|
|
1* 功放接口 1*4pin
|
|
1* 硬盘供电电压接口 1*4pin
|
|
1* 前面板功能按钮和指示灯接口 2*5pin
|
|
1*4pin ATX电源接口.
|
|
1*2pin蓝色电源座子，支持12V~19V电源输入输出
|
|
1*SIM插槽
|
|
风扇接口
|
1*4pin CPU智能风扇接口;
|
|
BIOS
|
128Mb Flash ROM
|
|
支持系统
|
Windows® 7/ 8.1/ 10
|
|
看门狗
|
支持硬件复位功能(256级，0~255秒)
|
|
电源类型
|
支持DC19V电源供电
|
|
工作温度
|
-10℃～60℃
|
|
储存温度
|
-20℃～70℃
|
|
工作湿度
|
5%-95%相对湿度,无冷凝
|
|
尺 寸
|
170mm x 170mm
|
|
No.
|
Model
|
Processor
|
Frequency
|
Southbridge
|
Memory
|
VGA
|
HDMI
|
EDP
|
LVDS
|
LAN
|
USB
|
COM
|
RS485/422
|
Power
|
|
1
|
HC-D310_2L VER:1.2
|
LGA1151
|
/
|
H310
|
2*SODDR4
|
1
|
2
|
/
|
2ch/24bit
|
2*8111H
|
7
|
6
|
COM3
|
DC19V
|
